DIY 設計図
878枚の部屋写真から48枚をセレクト
ご要望があったので、秘密基地の作り方を簡単に載せていきます。
素人の作り方なので、あまり参考にならないかもしれませんが
ご要望があったので、秘密基地の作り方を簡単に載せていきます。
素人の作り方なので、あまり参考にならないかもしれませんが
yu-poco
2LDK | 家族
DIYしたレンジ棚についてコメントあったので、簡単に作り方描いてみました。
材料【SPF1×4材、L字金具、コーススレッド(ビス)】
①上段の棚になる板(A)を4枚並べて、奥行きと同じ長さにカットした板(B)2枚を両側柱分内側によけてビスでとめる。[水色印の所]
②右側は板壁風にしたいので4枚。左側はレンジ・トースターの熱を放出させたいので2枚を柱にします。
棚板を乗せる部分の板(D)を、柱部(C)の板にビスでとめる。[黄緑印の所]
(※ここで左右の高さが違うと棚が斜めになるので注意)
このままだと左側下部が安定しないのでＥの板をL字金具でとめる。
③ ①の上段棚部と②の柱部をビスでとめる。[赤印の所]
④中段、下段の棚板(ここは柱の内側に付くので、上段棚板より左右の柱分長さが短い)もビスでとめる。[赤印の所]
画像にはないけど背面にも横に板を打つ。
以上でレンジ棚の完成です。
DIYしたレンジ棚についてコメントあったので、簡単に作り方描いてみました。
材料【SPF1×4材、L字金具、コーススレッド(ビス)】
①上段の棚になる板(A)を4枚並べて、奥行きと同じ長さにカットした板(B)2枚を両側柱分内側によけてビスでとめる。[水色印の所]
②右側は板壁風にしたいので4枚。左側はレンジ・トースターの熱を放出させたいので2枚を柱にします。
棚板を乗せる部分の板(D)を、柱部(C)の板にビスでとめる。[黄緑印の所]
(※ここで左右の高さが違うと棚が斜めになるので注意)
このままだと左側下部が安定しないのでＥの板をL字金具でとめる。
③ ①の上段棚部と②の柱部をビスでとめる。[赤印の所]
④中段、下段の棚板(ここは柱の内側に付くので、上段棚板より左右の柱分長さが短い)もビスでとめる。[赤印の所]
画像にはないけど背面にも横に板を打つ。
以上でレンジ棚の完成です。
Non
4LDK | 家族
設計図その1です（笑）
参考になれば、、、♡
設計図その1です（笑）
参考になれば、、、♡
nmhmai
4LDK | 家族
ウッドデッキ図面を描いてみました。
もう少し改良が必要そうです
しかし、DIYで作るのは大変そう・・・汗
ウッドデッキ図面を描いてみました。
もう少し改良が必要そうです
しかし、DIYで作るのは大変そう・・・汗
hiro1220
3LDK | 家族
前にコメント欄にちょっと書いたのですが、ウチは家を建てるにあたって予算が無さ過ぎる為に、建築事務所とか挟めなかったので、私（素人）が自力で間取り図とか書いて、大工さん（個人工務店＝棟梁）に作ってもらうという、人件費抑えまくり物件なのです。
大工さんとほぼマンツーマンで、あーだこーだ言うて作ってもらったということです。
普通の建て方した人からみたらアホみたいやと思います。ほんまに。実際アホです。お勧めできません。
設計図（もどき）は、家全体のサイズと、柱の間隔などが91cm単位であることなど、基本的な事をおさえつつ、壁の厚みを無視して1/100で描きました。
素人設計ながらも、破綻してる所は特になかったみたいで、ほぼ理想通り建ててもらえました。ほ。
画像は「暮らしのイメージ」として手持ちの家具とか置いて自分サイズの人物も配置したバージョン。
何もない間取りのみバージョンや、コンセントやスイッチプレートの位置を示したバージョン等、レイヤーで分けて作ってますのでクリックひとつでいろいろ見れます。
めちゃくちゃ時間掛かった…！二度とやりたくない…！
前にコメント欄にちょっと書いたのですが、ウチは家を建てるにあたって予算が無さ過ぎる為に、建築事務所とか挟めなかったので、私（素人）が自力で間取り図とか書いて、大工さん（個人工務店＝棟梁）に作ってもらうという、人件費抑えまくり物件なのです。
大工さんとほぼマンツーマンで、あーだこーだ言うて作ってもらったということです。
普通の建て方した人からみたらアホみたいやと思います。ほんまに。実際アホです。お勧めできません。
設計図（もどき）は、家全体のサイズと、柱の間隔などが91cm単位であることなど、基本的な事をおさえつつ、壁の厚みを無視して1/100で描きました。
素人設計ながらも、破綻してる所は特になかったみたいで、ほぼ理想通り建ててもらえました。ほ。
画像は「暮らしのイメージ」として手持ちの家具とか置いて自分サイズの人物も配置したバージョン。
何もない間取りのみバージョンや、コンセントやスイッチプレートの位置を示したバージョン等、レイヤーで分けて作ってますのでクリックひとつでいろいろ見れます。
めちゃくちゃ時間掛かった…！二度とやりたくない…！
mohayaete
カップル
昨日は外構の打ち合わせでした。
外構はすごくシンプルなんですが、植栽をどこにするか、表札はどんなのにしようかなど選ぶのが大変です。
外構にはあまりお金をかけたくない私、、、
安くなる方法はないか、、、笑
昨日は外構の打ち合わせでした。
外構はすごくシンプルなんですが、植栽をどこにするか、表札はどんなのにしようかなど選ぶのが大変です。
外構にはあまりお金をかけたくない私、、、
安くなる方法はないか、、、笑
mai
4LDK | 家族
ベッドを作った時の設計図的なやつです☺️
これは本体部分だけで、ヘッドの部分は含まれていません。
材料はSPF材のみ。
全部で1,820㎜の2×4材を2本、
1×4材を30本使いました。
カットサイズは
2×4 2本 → 200㎜にカットし16本に。
1×4 26本 → 1300㎜にカット。
1×4 4本 → 縦半分にカット後、さらに1000㎜にカットし8本に。
詳しくはYouTubeで☺️
って言えたらいいんだけどね🤣
嘘です。
YouTubeやってません🤣🤣🤣
ベッドを作った時の設計図的なやつです☺️
これは本体部分だけで、ヘッドの部分は含まれていません。
材料はSPF材のみ。
全部で1,820㎜の2×4材を2本、
1×4材を30本使いました。
カットサイズは
2×4 2本 → 200㎜にカットし16本に。
1×4 26本 → 1300㎜にカット。
1×4 4本 → 縦半分にカット後、さらに1000㎜にカットし8本に。
詳しくはYouTubeで☺️
って言えたらいいんだけどね🤣
嘘です。
YouTubeやってません🤣🤣🤣
Ryo
1R | 一人暮らし
設計図完成‼️一階LDK＋バイクガレージ。
設計図完成‼️一階LDK＋バイクガレージ。
nonnon
3LDK | 家族
設計図。。。
設計図。。。
TAI
1LDK | 一人暮らし
100均材料の簡単ショーケースですが、以前サイズの詳細を知りたがってらっしゃる方がいらしたので参考になれば。
※以下、長いです。
材料は(今回の背板無し版の材料)、
●ダイソーの45×9の板2枚。
(底面の板になります。２枚を木工用ボンドで張り合わせて45×18の1枚板にしてから、37,5㎝にカットします)
●ダイソーの45×12の板1枚。
(上面の板になります。幅を10㎝にカット、長さを37,5㎝にカット。もし面倒なら、同じダイソーの45×9の板をそのまま使っても良いです。が、窓の傾斜が少し強めになります。)
●ダイソーの45×25の150円の板1枚。(この板からサイドの台形の板を2枚切り出します。上面10㎝、底面18㎝、高さ17,5㎝、この3辺の長さを取れば自動的に斜め部分の長さが出るのでサイズは表記してません)
●ダイソーのフォトフレーム3枚
●蝶番3個(セリア。6個で100円？)
●ボンド、釘、ビス各適当
●塗装用のﾌﾞﾗｲﾜｯｸｽ、ｼﾞｬｺﾋﾞｱﾝ
●磨り硝子風シート(60㎝×90㎝位でHCで800円でした。フォトフレームのアクリル板と硝子シートの接着方法は、私はいつも100均の水糊を使っています。多少気泡が入りますが気にしない！)
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
組み立ては、ボンドとビスや釘。
フォトフレームの裏面に爪がある場合は丁寧に外しておきます。また、裏から写真を抑える固い紙板みたいなのは、何かに使えそうやから私は残してます。
板同士の組み合わせ方などは、またこのショーケースの完成写真をアップしますので、それでご確認下さい(´▽｀)
★板代金の合計450円。
磨り硝子風シートとﾌﾞﾗｲﾜｯｸｽ以外は100均材料です。慣れてないとノコギリのカットが面倒(難しいのではなく、面倒なだけ)ですが、作るのはとっても簡単です。
長々書きましたが、少しでも参考になれば。
100均材料の簡単ショーケースですが、以前サイズの詳細を知りたがってらっしゃる方がいらしたので参考になれば。
※以下、長いです。
材料は(今回の背板無し版の材料)、
●ダイソーの45×9の板2枚。
(底面の板になります。２枚を木工用ボンドで張り合わせて45×18の1枚板にしてから、37,5㎝にカットします)
●ダイソーの45×12の板1枚。
(上面の板になります。幅を10㎝にカット、長さを37,5㎝にカット。もし面倒なら、同じダイソーの45×9の板をそのまま使っても良いです。が、窓の傾斜が少し強めになります。)
●ダイソーの45×25の150円の板1枚。(この板からサイドの台形の板を2枚切り出します。上面10㎝、底面18㎝、高さ17,5㎝、この3辺の長さを取れば自動的に斜め部分の長さが出るのでサイズは表記してません)
●ダイソーのフォトフレーム3枚
●蝶番3個(セリア。6個で100円？)
●ボンド、釘、ビス各適当
●塗装用のﾌﾞﾗｲﾜｯｸｽ、ｼﾞｬｺﾋﾞｱﾝ
●磨り硝子風シート(60㎝×90㎝位でHCで800円でした。フォトフレームのアクリル板と硝子シートの接着方法は、私はいつも100均の水糊を使っています。多少気泡が入りますが気にしない！)
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
組み立ては、ボンドとビスや釘。
フォトフレームの裏面に爪がある場合は丁寧に外しておきます。また、裏から写真を抑える固い紙板みたいなのは、何かに使えそうやから私は残してます。
板同士の組み合わせ方などは、またこのショーケースの完成写真をアップしますので、それでご確認下さい(´▽｀)
★板代金の合計450円。
磨り硝子風シートとﾌﾞﾗｲﾜｯｸｽ以外は100均材料です。慣れてないとノコギリのカットが面倒(難しいのではなく、面倒なだけ)ですが、作るのはとっても簡単です。
長々書きましたが、少しでも参考になれば。
makomi
3DK | 家族
物置製作下準備！まずは図面から〜。
物置製作下準備！まずは図面から〜。
TORAcha
昨年の3月頃にDIYしたすのこベッド
「こんな風に作って〜」とオーダーしたのは私で、メインで作ったのはいつも通りパパです(*´艸`)
これだけ間隔が密なひのきベッドって、けっこういいお値段しちゃうけれど…
自分達でひのきをネット購入してDIYしたら半額以下で作れました(≖ᴗ≖ )ﾆﾔﾘ
床下に溜まりがちな湿気を換気できて寝心地最高ですꕀ⋆
pic 2…折りたたみ式だから、布団を干せたり お部屋を広く使えるのも良き👍🏻 ̖́-
pic 3…バタンと開かないように、ストッパーも付けています
pic 4…DIY設計ソフト『caDIY3D（キャディースリーディー）』
我が家のDIYにはなくてはならない存在.ᐟ.ᐟ
設計図や木取り図を簡単に作成できるし、寸法や角度 木材の費用の計算までこのソフトに何でもお任せ！これで材料の過不足なく、失敗せずに作れますよ♡⃛
イベント参加につきコメントお気遣いなくですꕀ⋆
昨年の3月頃にDIYしたすのこベッド
「こんな風に作って〜」とオーダーしたのは私で、メインで作ったのはいつも通りパパです(*´艸`)
これだけ間隔が密なひのきベッドって、けっこういいお値段しちゃうけれど…
自分達でひのきをネット購入してDIYしたら半額以下で作れました(≖ᴗ≖ )ﾆﾔﾘ
床下に溜まりがちな湿気を換気できて寝心地最高ですꕀ⋆
pic 2…折りたたみ式だから、布団を干せたり お部屋を広く使えるのも良き👍🏻 ̖́-
pic 3…バタンと開かないように、ストッパーも付けています
pic 4…DIY設計ソフト『caDIY3D（キャディースリーディー）』
我が家のDIYにはなくてはならない存在.ᐟ.ᐟ
設計図や木取り図を簡単に作成できるし、寸法や角度 木材の費用の計算までこのソフトに何でもお任せ！これで材料の過不足なく、失敗せずに作れますよ♡⃛
イベント参加につきコメントお気遣いなくですꕀ⋆
tomocco
4LDK | 家族
キッチンの背面収納の理想を絵に描いてみたり(*´꒳`*)
キッチンの背面収納の理想を絵に描いてみたり(*´꒳`*)
4sunshine
家族
ひたすらに・・・どんな棚にしたいか考えてます💕
いよいよ来週からDIYです。
ひたすらに・・・どんな棚にしたいか考えてます💕
いよいよ来週からDIYです。
reynoldstp
家族
ウッドデッキ計画②
2018.05.18～ 本気で設計
未知の分野の設計なので苦労しました。工法は迷いながらサンドしないサンドイッチ工法(?)を採用。画像は大引工法のボツネタ。
ウッドデッキ計画②
2018.05.18～ 本気で設計
未知の分野の設計なので苦労しました。工法は迷いながらサンドしないサンドイッチ工法(?)を採用。画像は大引工法のボツネタ。
Masashi_RJ
3LDK | 家族
キッチンの窓枠棚をどうやって作ったか、という質問があったのでご参考までに…。我が家では木材のカットはほとんどホームセンターでやってもらうので、作りたい物のイメージ図を書いてサイズを測り、その通りにカットしてもらいます。素人の思いつきでバーッと書くので、図もかなりテキトーですが…(*_*)
キッチンの窓枠棚をどうやって作ったか、という質問があったのでご参考までに…。我が家では木材のカットはほとんどホームセンターでやってもらうので、作りたい物のイメージ図を書いてサイズを測り、その通りにカットしてもらいます。素人の思いつきでバーッと書くので、図もかなりテキトーですが…(*_*)
e2
2DK | シェア
一ヶ月掛かりましたが、ロフト？秘密基地？小屋？ついに完成しましたー☆
まだ折り畳みテーブルは付けていませんが、外観はこれで完成です☆
高さ99cm(手すり含めると127.5cm)
幅141.5cm
奥行82cm
材料は旦那さんの友達に頂いた2×4材や、フローリング材を主に使ったので、1万円以内で出来ました。
今回これを作るにあたり、色々な方のを参考にさせて頂きましたが、私達夫婦がよし！作ろう！と思ったきっかけが
○puchicchiさんのお家のキッズコーナーです。
とても素敵なキッズコーナーで色使いにセンスを感じます❤︎梯子の引っ掛けるアイデアなど参考にさせて頂きました。
○UGさんのお家の子供小屋は見ていて気持ちの良いスッキリとしたフォルムで、子供小屋以外にも素晴らしい作品を沢山作られている素敵な方です。UGさんの子供小屋を参考に、壁に杉板を張らせて頂きました。
お二人共質問にも親切に答えて頂きどうもありがとうございました。
お陰様で大大大満足な物が出来ました☆
いいね！やコメントを下さった方々、作品を作る励みになりました。本当にありがとうございました(^^)
一ヶ月掛かりましたが、ロフト？秘密基地？小屋？ついに完成しましたー☆
まだ折り畳みテーブルは付けていませんが、外観はこれで完成です☆
高さ99cm(手すり含めると127.5cm)
幅141.5cm
奥行82cm
材料は旦那さんの友達に頂いた2×4材や、フローリング材を主に使ったので、1万円以内で出来ました。
今回これを作るにあたり、色々な方のを参考にさせて頂きましたが、私達夫婦がよし！作ろう！と思ったきっかけが
○puchicchiさんのお家のキッズコーナーです。
とても素敵なキッズコーナーで色使いにセンスを感じます❤︎梯子の引っ掛けるアイデアなど参考にさせて頂きました。
○UGさんのお家の子供小屋は見ていて気持ちの良いスッキリとしたフォルムで、子供小屋以外にも素晴らしい作品を沢山作られている素敵な方です。UGさんの子供小屋を参考に、壁に杉板を張らせて頂きました。
お二人共質問にも親切に答えて頂きどうもありがとうございました。
お陰様で大大大満足な物が出来ました☆
いいね！やコメントを下さった方々、作品を作る励みになりました。本当にありがとうございました(^^)
quatresaisons-hiro
3LDK | 家族
ディアウォールの棚を作った際のメモ
とても雑なメモですけど参考になれば幸いです
ディアウォールの棚を作った際のメモ
とても雑なメモですけど参考になれば幸いです
wacchi0323
1K | カップル
sijimi
flannel.
3LDK | 家族
MaKeTで公開されてる設計図を元に作ったiPhoneスピーカー
MaKeTで公開されてる設計図を元に作ったiPhoneスピーカー
yosshy360
家族
建築士さんが書いてくれた庭☆庭もこれからつくらねばならぬ(^_^;)
建築士さんが書いてくれた庭☆庭もこれからつくらねばならぬ(^_^;)
rustique
家族
初めて作ったカウンターの設計図から組み立て、天板塗装までざっくりと振り返り。
この設計図でよく作ったなぁ
初めて作ったカウンターの設計図から組み立て、天板塗装までざっくりと振り返り。
この設計図でよく作ったなぁ
YAGI555
1LDK | 一人暮らし
設計図
設計図
wakusto
1K | 一人暮らし
隙間収納ワゴンを作りました🎶もちろん、旦那さんが😁
いつものように、旦那さんに設計図を見せてプレゼンテーションしました😎✨
材料は…板(ホームセンターで約300円)を2枚、セリアの木製角材3P、ミニキャスター、取っ手、ダイソーのリメイクシート、家にあったベニア板、ネジ、かかった費用は1000円ぐらいです。
1.まずは、板で外枠だけを作ります。8cmの隙間に入るか確認しました。
2.底には、セリアのミニキャスターを強力両面テープで取り付けました。
3.真ん中あたりにも板を取り付けて２段にしました。下の段はオーブンレンジ用の鉄板を置くので、鉄板が倒れないようにセリアの木製角材3Pを取り付けました。
上段は、何を置くか決まってないので、片側はベニア板をつけて、反対側にロープを張って物が落ちないようにしました。
4.裏から見ると、こんな感じ。
片側をロープにする事で、棚の幅(6.5cm)より少し大きな物(ペットボトルとか)も置けます！ロープはクギに引っ掛けてます。
最後にリメイクシートを貼って、取っ手を付けたら完成です！完成した隙間収納ワゴンは次のpicで〜(●σ’A’)σ
隙間収納ワゴンを作りました🎶もちろん、旦那さんが😁
いつものように、旦那さんに設計図を見せてプレゼンテーションしました😎✨
材料は…板(ホームセンターで約300円)を2枚、セリアの木製角材3P、ミニキャスター、取っ手、ダイソーのリメイクシート、家にあったベニア板、ネジ、かかった費用は1000円ぐらいです。
1.まずは、板で外枠だけを作ります。8cmの隙間に入るか確認しました。
2.底には、セリアのミニキャスターを強力両面テープで取り付けました。
3.真ん中あたりにも板を取り付けて２段にしました。下の段はオーブンレンジ用の鉄板を置くので、鉄板が倒れないようにセリアの木製角材3Pを取り付けました。
上段は、何を置くか決まってないので、片側はベニア板をつけて、反対側にロープを張って物が落ちないようにしました。
4.裏から見ると、こんな感じ。
片側をロープにする事で、棚の幅(6.5cm)より少し大きな物(ペットボトルとか)も置けます！ロープはクギに引っ掛けてます。
最後にリメイクシートを貼って、取っ手を付けたら完成です！完成した隙間収納ワゴンは次のpicで〜(●σ’A’)σ
Mii
4LDK | 家族
昨日二時間かけて設計図を書いた(^_^;)
これは食器棚(^^)
思い通りにできるのかなー？
どのくらい期間掛かるのか…。
気長に作っていきます^ - ^
昨日二時間かけて設計図を書いた(^_^;)
これは食器棚(^^)
思い通りにできるのかなー？
どのくらい期間掛かるのか…。
気長に作っていきます^ - ^
ma-san
3DK | 家族
もっと見る
![【個人宅も送料無料】 壁面突っ張りパンチングラック 有孔ボード風 幅60×奥行3×高さ160〜270cm ホワイト・ブラック 【壁面突っ張りラック】 【壁面収納 つっぱり ツッパリ 有孔ボード パーテーション スリム】 【商品key:[W60][D30][H240〜]】](https://thumbnail.image.rakuten.co.jp/@0_mall/kitajimasteel/cabinet/03690773/03690789/imgrc0093374653.jpg)
DIY 設計図に関連する記事
DIY 設計図が気になるあなたにおすすめ
DIY 設計図の投稿一覧
43枚関連度順
保存数順
いいね順
新着順
表示切替
TAI
1LDK | 一人暮らし
kitone
家族
pixisuke
家族
nmhmai
4LDK | 家族
TAI
1LDK | 一人暮らし
TAI
1LDK | 一人暮らし
nmhmai
4LDK | 家族
Ryo
1R | 一人暮らし
aroro
3LDK | 家族
noguardinc
noguardinc
noguardinc
Ryota
1LDK | 家族
twatchhome
2LDK | 家族
noguardinc
noguardinc
noguardinc
ma-san
3DK | 家族
Ryota
1LDK | 家族
noguardinc
noguardinc
noguardinc
Rain
2LDK | 家族
azuri
1R | 一人暮らし
jp
1LDK | カップル
Hajime
4LDK | 家族
kmkhamo
2LDK | 家族
cherryMonroe
4LDK | 家族
norikuu
家族
lovesnoopy
3DK | 家族
mai
3LDK | 家族
noguardinc
noguardinc
noguardinc
Rain
2LDK | 家族
SMM
家族
DIY 設計図
878枚の部屋写真から48枚をセレクトご要望があったので、秘密基地の作り方を簡単に載せていきます。
素人の作り方なので、あまり参考にならないかもしれませんが
ご要望があったので、秘密基地の作り方を簡単に載せていきます。
素人の作り方なので、あまり参考にならないかもしれませんが
yu-poco
2LDK | 家族
DIYしたレンジ棚についてコメントあったので、簡単に作り方描いてみました。
材料【SPF1×4材、L字金具、コーススレッド(ビス)】
①上段の棚になる板(A)を4枚並べて、奥行きと同じ長さにカットした板(B)2枚を両側柱分内側によけてビスでとめる。[水色印の所]
②右側は板壁風にしたいので4枚。左側はレンジ・トースターの熱を放出させたいので2枚を柱にします。
棚板を乗せる部分の板(D)を、柱部(C)の板にビスでとめる。[黄緑印の所]
(※ここで左右の高さが違うと棚が斜めになるので注意)
このままだと左側下部が安定しないのでＥの板をL字金具でとめる。
③ ①の上段棚部と②の柱部をビスでとめる。[赤印の所]
④中段、下段の棚板(ここは柱の内側に付くので、上段棚板より左右の柱分長さが短い)もビスでとめる。[赤印の所]
画像にはないけど背面にも横に板を打つ。
以上でレンジ棚の完成です。
DIYしたレンジ棚についてコメントあったので、簡単に作り方描いてみました。
材料【SPF1×4材、L字金具、コーススレッド(ビス)】
①上段の棚になる板(A)を4枚並べて、奥行きと同じ長さにカットした板(B)2枚を両側柱分内側によけてビスでとめる。[水色印の所]
②右側は板壁風にしたいので4枚。左側はレンジ・トースターの熱を放出させたいので2枚を柱にします。
棚板を乗せる部分の板(D)を、柱部(C)の板にビスでとめる。[黄緑印の所]
(※ここで左右の高さが違うと棚が斜めになるので注意)
このままだと左側下部が安定しないのでＥの板をL字金具でとめる。
③ ①の上段棚部と②の柱部をビスでとめる。[赤印の所]
④中段、下段の棚板(ここは柱の内側に付くので、上段棚板より左右の柱分長さが短い)もビスでとめる。[赤印の所]
画像にはないけど背面にも横に板を打つ。
以上でレンジ棚の完成です。
Non
4LDK | 家族
設計図その1です（笑）
参考になれば、、、♡
設計図その1です（笑）
参考になれば、、、♡
nmhmai
4LDK | 家族
ウッドデッキ図面を描いてみました。
もう少し改良が必要そうです
しかし、DIYで作るのは大変そう・・・汗
ウッドデッキ図面を描いてみました。
もう少し改良が必要そうです
しかし、DIYで作るのは大変そう・・・汗
hiro1220
3LDK | 家族
前にコメント欄にちょっと書いたのですが、ウチは家を建てるにあたって予算が無さ過ぎる為に、建築事務所とか挟めなかったので、私（素人）が自力で間取り図とか書いて、大工さん（個人工務店＝棟梁）に作ってもらうという、人件費抑えまくり物件なのです。
大工さんとほぼマンツーマンで、あーだこーだ言うて作ってもらったということです。
普通の建て方した人からみたらアホみたいやと思います。ほんまに。実際アホです。お勧めできません。
設計図（もどき）は、家全体のサイズと、柱の間隔などが91cm単位であることなど、基本的な事をおさえつつ、壁の厚みを無視して1/100で描きました。
素人設計ながらも、破綻してる所は特になかったみたいで、ほぼ理想通り建ててもらえました。ほ。
画像は「暮らしのイメージ」として手持ちの家具とか置いて自分サイズの人物も配置したバージョン。
何もない間取りのみバージョンや、コンセントやスイッチプレートの位置を示したバージョン等、レイヤーで分けて作ってますのでクリックひとつでいろいろ見れます。
めちゃくちゃ時間掛かった…！二度とやりたくない…！
前にコメント欄にちょっと書いたのですが、ウチは家を建てるにあたって予算が無さ過ぎる為に、建築事務所とか挟めなかったので、私（素人）が自力で間取り図とか書いて、大工さん（個人工務店＝棟梁）に作ってもらうという、人件費抑えまくり物件なのです。
大工さんとほぼマンツーマンで、あーだこーだ言うて作ってもらったということです。
普通の建て方した人からみたらアホみたいやと思います。ほんまに。実際アホです。お勧めできません。
設計図（もどき）は、家全体のサイズと、柱の間隔などが91cm単位であることなど、基本的な事をおさえつつ、壁の厚みを無視して1/100で描きました。
素人設計ながらも、破綻してる所は特になかったみたいで、ほぼ理想通り建ててもらえました。ほ。
画像は「暮らしのイメージ」として手持ちの家具とか置いて自分サイズの人物も配置したバージョン。
何もない間取りのみバージョンや、コンセントやスイッチプレートの位置を示したバージョン等、レイヤーで分けて作ってますのでクリックひとつでいろいろ見れます。
めちゃくちゃ時間掛かった…！二度とやりたくない…！
mohayaete
カップル
昨日は外構の打ち合わせでした。
外構はすごくシンプルなんですが、植栽をどこにするか、表札はどんなのにしようかなど選ぶのが大変です。
外構にはあまりお金をかけたくない私、、、
安くなる方法はないか、、、笑
昨日は外構の打ち合わせでした。
外構はすごくシンプルなんですが、植栽をどこにするか、表札はどんなのにしようかなど選ぶのが大変です。
外構にはあまりお金をかけたくない私、、、
安くなる方法はないか、、、笑
mai
4LDK | 家族
ベッドを作った時の設計図的なやつです☺️
これは本体部分だけで、ヘッドの部分は含まれていません。
材料はSPF材のみ。
全部で1,820㎜の2×4材を2本、
1×4材を30本使いました。
カットサイズは
2×4 2本 → 200㎜にカットし16本に。
1×4 26本 → 1300㎜にカット。
1×4 4本 → 縦半分にカット後、さらに1000㎜にカットし8本に。
詳しくはYouTubeで☺️
って言えたらいいんだけどね🤣
嘘です。
YouTubeやってません🤣🤣🤣
ベッドを作った時の設計図的なやつです☺️
これは本体部分だけで、ヘッドの部分は含まれていません。
材料はSPF材のみ。
全部で1,820㎜の2×4材を2本、
1×4材を30本使いました。
カットサイズは
2×4 2本 → 200㎜にカットし16本に。
1×4 26本 → 1300㎜にカット。
1×4 4本 → 縦半分にカット後、さらに1000㎜にカットし8本に。
詳しくはYouTubeで☺️
って言えたらいいんだけどね🤣
嘘です。
YouTubeやってません🤣🤣🤣
Ryo
1R | 一人暮らし
設計図完成‼️一階LDK＋バイクガレージ。
設計図完成‼️一階LDK＋バイクガレージ。
nonnon
3LDK | 家族
設計図。。。
設計図。。。
TAI
1LDK | 一人暮らし
100均材料の簡単ショーケースですが、以前サイズの詳細を知りたがってらっしゃる方がいらしたので参考になれば。
※以下、長いです。
材料は(今回の背板無し版の材料)、
●ダイソーの45×9の板2枚。
(底面の板になります。２枚を木工用ボンドで張り合わせて45×18の1枚板にしてから、37,5㎝にカットします)
●ダイソーの45×12の板1枚。
(上面の板になります。幅を10㎝にカット、長さを37,5㎝にカット。もし面倒なら、同じダイソーの45×9の板をそのまま使っても良いです。が、窓の傾斜が少し強めになります。)
●ダイソーの45×25の150円の板1枚。(この板からサイドの台形の板を2枚切り出します。上面10㎝、底面18㎝、高さ17,5㎝、この3辺の長さを取れば自動的に斜め部分の長さが出るのでサイズは表記してません)
●ダイソーのフォトフレーム3枚
●蝶番3個(セリア。6個で100円？)
●ボンド、釘、ビス各適当
●塗装用のﾌﾞﾗｲﾜｯｸｽ、ｼﾞｬｺﾋﾞｱﾝ
●磨り硝子風シート(60㎝×90㎝位でHCで800円でした。フォトフレームのアクリル板と硝子シートの接着方法は、私はいつも100均の水糊を使っています。多少気泡が入りますが気にしない！)
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
組み立ては、ボンドとビスや釘。
フォトフレームの裏面に爪がある場合は丁寧に外しておきます。また、裏から写真を抑える固い紙板みたいなのは、何かに使えそうやから私は残してます。
板同士の組み合わせ方などは、またこのショーケースの完成写真をアップしますので、それでご確認下さい(´▽｀)
★板代金の合計450円。
磨り硝子風シートとﾌﾞﾗｲﾜｯｸｽ以外は100均材料です。慣れてないとノコギリのカットが面倒(難しいのではなく、面倒なだけ)ですが、作るのはとっても簡単です。
長々書きましたが、少しでも参考になれば。
100均材料の簡単ショーケースですが、以前サイズの詳細を知りたがってらっしゃる方がいらしたので参考になれば。
※以下、長いです。
材料は(今回の背板無し版の材料)、
●ダイソーの45×9の板2枚。
(底面の板になります。２枚を木工用ボンドで張り合わせて45×18の1枚板にしてから、37,5㎝にカットします)
●ダイソーの45×12の板1枚。
(上面の板になります。幅を10㎝にカット、長さを37,5㎝にカット。もし面倒なら、同じダイソーの45×9の板をそのまま使っても良いです。が、窓の傾斜が少し強めになります。)
●ダイソーの45×25の150円の板1枚。(この板からサイドの台形の板を2枚切り出します。上面10㎝、底面18㎝、高さ17,5㎝、この3辺の長さを取れば自動的に斜め部分の長さが出るのでサイズは表記してません)
●ダイソーのフォトフレーム3枚
●蝶番3個(セリア。6個で100円？)
●ボンド、釘、ビス各適当
●塗装用のﾌﾞﾗｲﾜｯｸｽ、ｼﾞｬｺﾋﾞｱﾝ
●磨り硝子風シート(60㎝×90㎝位でHCで800円でした。フォトフレームのアクリル板と硝子シートの接着方法は、私はいつも100均の水糊を使っています。多少気泡が入りますが気にしない！)
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
組み立ては、ボンドとビスや釘。
フォトフレームの裏面に爪がある場合は丁寧に外しておきます。また、裏から写真を抑える固い紙板みたいなのは、何かに使えそうやから私は残してます。
板同士の組み合わせ方などは、またこのショーケースの完成写真をアップしますので、それでご確認下さい(´▽｀)
★板代金の合計450円。
磨り硝子風シートとﾌﾞﾗｲﾜｯｸｽ以外は100均材料です。慣れてないとノコギリのカットが面倒(難しいのではなく、面倒なだけ)ですが、作るのはとっても簡単です。
長々書きましたが、少しでも参考になれば。
makomi
3DK | 家族
物置製作下準備！まずは図面から〜。
物置製作下準備！まずは図面から〜。
TORAcha
昨年の3月頃にDIYしたすのこベッド
「こんな風に作って〜」とオーダーしたのは私で、メインで作ったのはいつも通りパパです(*´艸`)
これだけ間隔が密なひのきベッドって、けっこういいお値段しちゃうけれど…
自分達でひのきをネット購入してDIYしたら半額以下で作れました(≖ᴗ≖ )ﾆﾔﾘ
床下に溜まりがちな湿気を換気できて寝心地最高ですꕀ⋆
pic 2…折りたたみ式だから、布団を干せたり お部屋を広く使えるのも良き👍🏻 ̖́-
pic 3…バタンと開かないように、ストッパーも付けています
pic 4…DIY設計ソフト『caDIY3D（キャディースリーディー）』
我が家のDIYにはなくてはならない存在.ᐟ.ᐟ
設計図や木取り図を簡単に作成できるし、寸法や角度 木材の費用の計算までこのソフトに何でもお任せ！これで材料の過不足なく、失敗せずに作れますよ♡⃛
イベント参加につきコメントお気遣いなくですꕀ⋆
昨年の3月頃にDIYしたすのこベッド
「こんな風に作って〜」とオーダーしたのは私で、メインで作ったのはいつも通りパパです(*´艸`)
これだけ間隔が密なひのきベッドって、けっこういいお値段しちゃうけれど…
自分達でひのきをネット購入してDIYしたら半額以下で作れました(≖ᴗ≖ )ﾆﾔﾘ
床下に溜まりがちな湿気を換気できて寝心地最高ですꕀ⋆
pic 2…折りたたみ式だから、布団を干せたり お部屋を広く使えるのも良き👍🏻 ̖́-
pic 3…バタンと開かないように、ストッパーも付けています
pic 4…DIY設計ソフト『caDIY3D（キャディースリーディー）』
我が家のDIYにはなくてはならない存在.ᐟ.ᐟ
設計図や木取り図を簡単に作成できるし、寸法や角度 木材の費用の計算までこのソフトに何でもお任せ！これで材料の過不足なく、失敗せずに作れますよ♡⃛
イベント参加につきコメントお気遣いなくですꕀ⋆
tomocco
4LDK | 家族
キッチンの背面収納の理想を絵に描いてみたり(*´꒳`*)
キッチンの背面収納の理想を絵に描いてみたり(*´꒳`*)
4sunshine
家族
ひたすらに・・・どんな棚にしたいか考えてます💕
いよいよ来週からDIYです。
ひたすらに・・・どんな棚にしたいか考えてます💕
いよいよ来週からDIYです。
reynoldstp
家族
ウッドデッキ計画②
2018.05.18～ 本気で設計
未知の分野の設計なので苦労しました。工法は迷いながらサンドしないサンドイッチ工法(?)を採用。画像は大引工法のボツネタ。
ウッドデッキ計画②
2018.05.18～ 本気で設計
未知の分野の設計なので苦労しました。工法は迷いながらサンドしないサンドイッチ工法(?)を採用。画像は大引工法のボツネタ。
Masashi_RJ
3LDK | 家族
キッチンの窓枠棚をどうやって作ったか、という質問があったのでご参考までに…。我が家では木材のカットはほとんどホームセンターでやってもらうので、作りたい物のイメージ図を書いてサイズを測り、その通りにカットしてもらいます。素人の思いつきでバーッと書くので、図もかなりテキトーですが…(*_*)
キッチンの窓枠棚をどうやって作ったか、という質問があったのでご参考までに…。我が家では木材のカットはほとんどホームセンターでやってもらうので、作りたい物のイメージ図を書いてサイズを測り、その通りにカットしてもらいます。素人の思いつきでバーッと書くので、図もかなりテキトーですが…(*_*)
e2
2DK | シェア
一ヶ月掛かりましたが、ロフト？秘密基地？小屋？ついに完成しましたー☆
まだ折り畳みテーブルは付けていませんが、外観はこれで完成です☆
高さ99cm(手すり含めると127.5cm)
幅141.5cm
奥行82cm
材料は旦那さんの友達に頂いた2×4材や、フローリング材を主に使ったので、1万円以内で出来ました。
今回これを作るにあたり、色々な方のを参考にさせて頂きましたが、私達夫婦がよし！作ろう！と思ったきっかけが
○puchicchiさんのお家のキッズコーナーです。
とても素敵なキッズコーナーで色使いにセンスを感じます❤︎梯子の引っ掛けるアイデアなど参考にさせて頂きました。
○UGさんのお家の子供小屋は見ていて気持ちの良いスッキリとしたフォルムで、子供小屋以外にも素晴らしい作品を沢山作られている素敵な方です。UGさんの子供小屋を参考に、壁に杉板を張らせて頂きました。
お二人共質問にも親切に答えて頂きどうもありがとうございました。
お陰様で大大大満足な物が出来ました☆
いいね！やコメントを下さった方々、作品を作る励みになりました。本当にありがとうございました(^^)
一ヶ月掛かりましたが、ロフト？秘密基地？小屋？ついに完成しましたー☆
まだ折り畳みテーブルは付けていませんが、外観はこれで完成です☆
高さ99cm(手すり含めると127.5cm)
幅141.5cm
奥行82cm
材料は旦那さんの友達に頂いた2×4材や、フローリング材を主に使ったので、1万円以内で出来ました。
今回これを作るにあたり、色々な方のを参考にさせて頂きましたが、私達夫婦がよし！作ろう！と思ったきっかけが
○puchicchiさんのお家のキッズコーナーです。
とても素敵なキッズコーナーで色使いにセンスを感じます❤︎梯子の引っ掛けるアイデアなど参考にさせて頂きました。
○UGさんのお家の子供小屋は見ていて気持ちの良いスッキリとしたフォルムで、子供小屋以外にも素晴らしい作品を沢山作られている素敵な方です。UGさんの子供小屋を参考に、壁に杉板を張らせて頂きました。
お二人共質問にも親切に答えて頂きどうもありがとうございました。
お陰様で大大大満足な物が出来ました☆
いいね！やコメントを下さった方々、作品を作る励みになりました。本当にありがとうございました(^^)
quatresaisons-hiro
3LDK | 家族

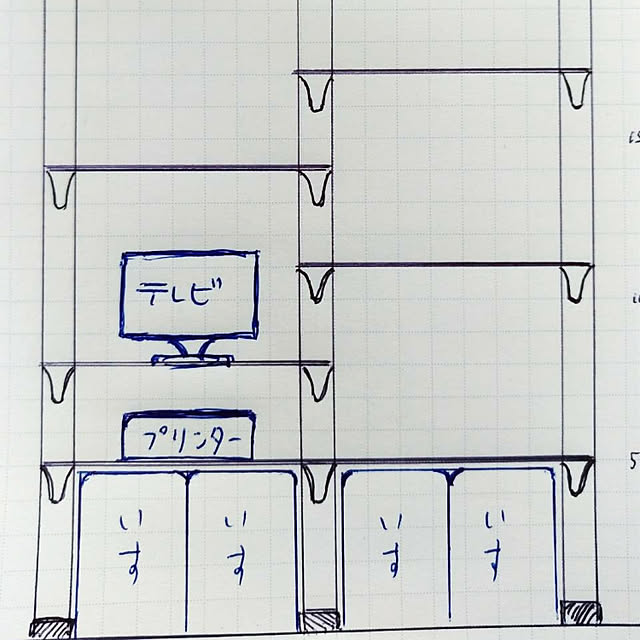

ディアウォールの棚を作った際のメモ
とても雑なメモですけど参考になれば幸いです
ディアウォールの棚を作った際のメモ
とても雑なメモですけど参考になれば幸いです
wacchi0323
1K | カップル
sijimi
flannel.
3LDK | 家族
MaKeTで公開されてる設計図を元に作ったiPhoneスピーカー
MaKeTで公開されてる設計図を元に作ったiPhoneスピーカー
yosshy360
家族

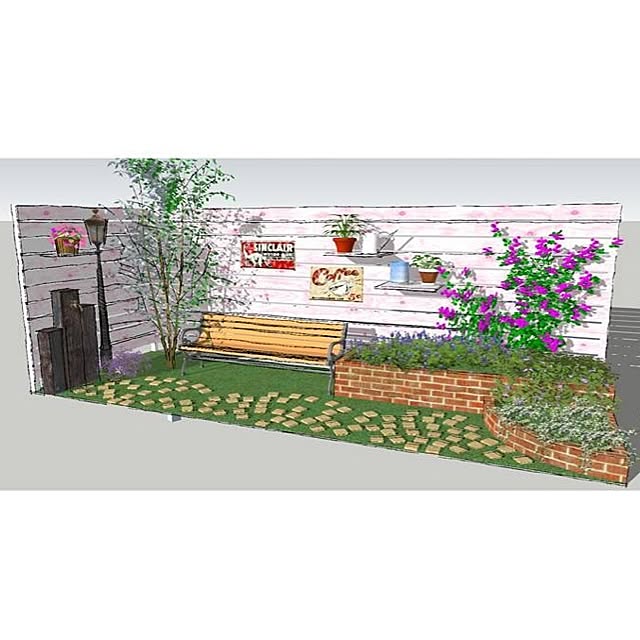

建築士さんが書いてくれた庭☆庭もこれからつくらねばならぬ(^_^;)
建築士さんが書いてくれた庭☆庭もこれからつくらねばならぬ(^_^;)
rustique
家族
初めて作ったカウンターの設計図から組み立て、天板塗装までざっくりと振り返り。
この設計図でよく作ったなぁ
初めて作ったカウンターの設計図から組み立て、天板塗装までざっくりと振り返り。
この設計図でよく作ったなぁ
YAGI555
1LDK | 一人暮らし
設計図
設計図
wakusto
1K | 一人暮らし
隙間収納ワゴンを作りました🎶もちろん、旦那さんが😁
いつものように、旦那さんに設計図を見せてプレゼンテーションしました😎✨
材料は…板(ホームセンターで約300円)を2枚、セリアの木製角材3P、ミニキャスター、取っ手、ダイソーのリメイクシート、家にあったベニア板、ネジ、かかった費用は1000円ぐらいです。
1.まずは、板で外枠だけを作ります。8cmの隙間に入るか確認しました。
2.底には、セリアのミニキャスターを強力両面テープで取り付けました。
3.真ん中あたりにも板を取り付けて２段にしました。下の段はオーブンレンジ用の鉄板を置くので、鉄板が倒れないようにセリアの木製角材3Pを取り付けました。
上段は、何を置くか決まってないので、片側はベニア板をつけて、反対側にロープを張って物が落ちないようにしました。
4.裏から見ると、こんな感じ。
片側をロープにする事で、棚の幅(6.5cm)より少し大きな物(ペットボトルとか)も置けます！ロープはクギに引っ掛けてます。
最後にリメイクシートを貼って、取っ手を付けたら完成です！完成した隙間収納ワゴンは次のpicで〜(●σ’A’)σ
隙間収納ワゴンを作りました🎶もちろん、旦那さんが😁
いつものように、旦那さんに設計図を見せてプレゼンテーションしました😎✨
材料は…板(ホームセンターで約300円)を2枚、セリアの木製角材3P、ミニキャスター、取っ手、ダイソーのリメイクシート、家にあったベニア板、ネジ、かかった費用は1000円ぐらいです。
1.まずは、板で外枠だけを作ります。8cmの隙間に入るか確認しました。
2.底には、セリアのミニキャスターを強力両面テープで取り付けました。
3.真ん中あたりにも板を取り付けて２段にしました。下の段はオーブンレンジ用の鉄板を置くので、鉄板が倒れないようにセリアの木製角材3Pを取り付けました。
上段は、何を置くか決まってないので、片側はベニア板をつけて、反対側にロープを張って物が落ちないようにしました。
4.裏から見ると、こんな感じ。
片側をロープにする事で、棚の幅(6.5cm)より少し大きな物(ペットボトルとか)も置けます！ロープはクギに引っ掛けてます。
最後にリメイクシートを貼って、取っ手を付けたら完成です！完成した隙間収納ワゴンは次のpicで〜(●σ’A’)σ
Mii
4LDK | 家族
昨日二時間かけて設計図を書いた(^_^;)
これは食器棚(^^)
思い通りにできるのかなー？
どのくらい期間掛かるのか…。
気長に作っていきます^ - ^
昨日二時間かけて設計図を書いた(^_^;)
これは食器棚(^^)
思い通りにできるのかなー？
どのくらい期間掛かるのか…。
気長に作っていきます^ - ^
ma-san
3DK | 家族
もっと見る
DIY 設計図に関連する記事
DIY 設計図が気になるあなたにおすすめ
DIY 設計図の投稿一覧
43枚関連度順
保存数順
いいね順
新着順
表示切替
